Дозирующие перистальтические насосы
Перистальтические насосы предназначены для точной подачи и дозирования жидкостей различной вязкости. Благодаря уникальному принципу работы перекачиваемая среда контактирует только с внутренней поверхностью шланга, что обеспечивает высокую чистоту процесса и исключает загрязнение продукта.

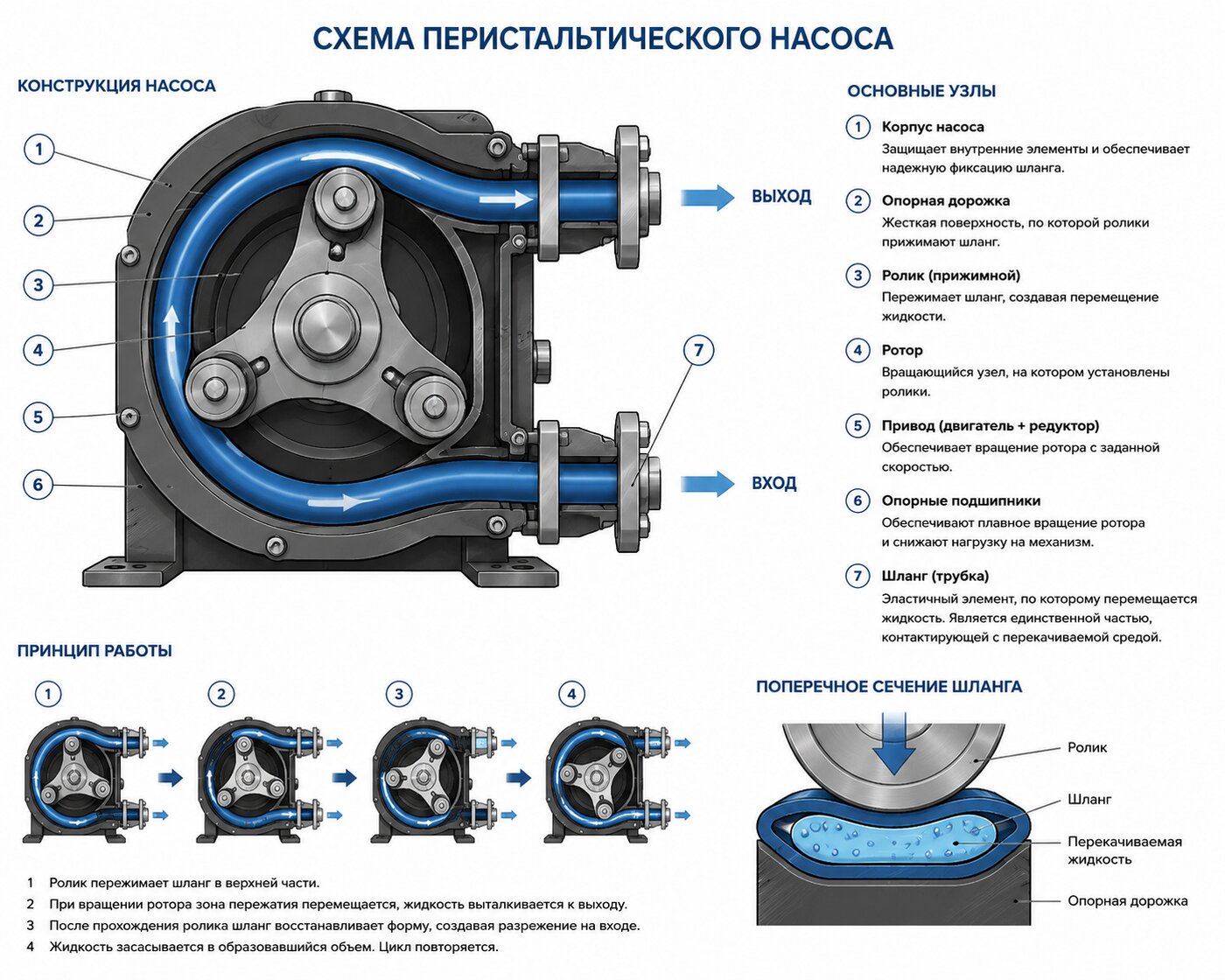

Конструкция дозирующих перистальтических насосов
Перистальтический насос представляет собой объёмный насос, в котором перемещение жидкости осуществляется за счёт последовательного пережатия эластичного шланга вращающимися роликами. Такая конструкция обеспечивает высокую надёжность, точность дозирования и полную герметичность гидравлического тракта.
Принцип работы
Основным рабочим элементом насоса является гибкий шланг, уложенный по дуге внутри корпуса. При вращении ротора ролики последовательно сжимают шланг до полного перекрытия его внутреннего прохода. Зона пережатия перемещается вдоль шланга, вытесняя жидкость в сторону выходного патрубка.
После прохождения ролика шланг восстанавливает первоначальную форму, создавая разрежение на входе и обеспечивая самовсасывание жидкости.
Благодаря такому принципу работы перекачиваемая среда контактирует только с внутренней поверхностью шланга и не соприкасается с механическими деталями насоса.
Основные узлы насоса
Корпус
Корпус служит несущей конструкцией для всех элементов насоса. В зависимости от условий эксплуатации он может изготавливаться из:
- алюминиевых сплавов
- нержавеющей стали
- инженерных пластиков
- композитных материалов
Конструкция корпуса обеспечивает надёжную фиксацию шланга и защиту механизма от внешних воздействий.
Ротор
Ротор представляет собой вращающийся узел, на котором закреплены ролики или башмаки, осуществляющие пережатие шланга. Количество роликов обычно составляет от одного до четырёх. Увеличение количества роликов позволяет:
- уменьшить пульсацию потока
- повысить равномерность подачи
- улучшить точность дозирования
Для дозирующих насосов наиболее распространены конструкции с двумя или тремя роликами.
Ролики
Ролики вращаются на подшипниках качения и обеспечивают плавное перемещение зоны пережатия по шлангу. Качественные подшипниковые узлы позволяют:
- снизить нагрузку на привод
- уменьшить износ шланга
- увеличить срок службы насоса
- снизить уровень шума
Диаметр роликов подбирается в зависимости от размеров шланга и требуемого ресурса.
Опорная дорожка
Опорная дорожка представляет собой жёсткую поверхность, по которой ролики прижимают шланг. Геометрия дорожки определяет:
- степень пережатия шланга
- усилие прижатия
- производительность насоса
- ресурс трубки
Точность изготовления этого элемента оказывает существенное влияние на характеристики насоса.
Шланг
Шланг является единственным расходным элементом насоса. Для его изготовления применяются: силикон, Santoprene, Norprene, Pharmed, Viton, Tygon и другие специализированные материалы.
Выбор материала зависит от химической стойкости, температуры среды, давления, санитарных требований. Именно свойства шланга определяют долговечность и точность работы насоса.
Привод
В качестве привода могут использоваться: коллекторные двигатели постоянного тока, бесщёточные двигатели, шаговые двигатели, асинхронные двигатели с частотным регулированием.
Для систем точного дозирования наиболее часто применяются шаговые двигатели, обеспечивающие высокую повторяемость подачи.
Особенности конструкции дозирующих насосов
Дозирующие перистальтические насосы отличаются от обычных перекачивающих насосов рядом конструктивных особенностей:
- увеличенной точностью изготовления ротора
- минимальными люфтами механизма
- возможностью регулирования скорости подачи
- совместимостью с электронными системами управления
- возможностью автоматического задания дозы
В современных установках насос может комплектоваться контроллером, который позволяет задавать объём дозирования, скорость подачи, интервалы включения и другие параметры работы.
Преимущества перистальтической конструкции
По сравнению с мембранными, шестерёнными и плунжерными насосами перистальтическая схема обладает рядом преимуществ:
- Отсутствие уплотнений в контакте с жидкостью.
- Высокая химическая стойкость.
- Возможность работы с загрязнёнными средами.
- Простое техническое обслуживание.
- Самовсасывание до нескольких метров.
- Возможность работы без жидкости.
- Лёгкая очистка и санитарная обработка.
- Исключение перекрёстного загрязнения продукта.
Изготовление насосов под требования заказчика
Наша компания разрабатывает и производит перистальтические насосы различной производительности — от лабораторных дозаторов до промышленных установок для непрерывной подачи жидкостей. При проектировании учитываются:
Индивидуальный подход позволяет подобрать оптимальную конструкцию насоса для конкретной технологической задачи и обеспечить надёжную работу оборудования на протяжении многих лет.
Преимущества наших насосов
- Высокая точность дозирования.
- Самовсасывание без предварительного заполнения.
- Работа «всухую» без повреждения насоса.
- Перекачивание агрессивных, вязких и абразивных жидкостей.
- Простая замена шланга без специального инструмента.
- Отсутствие клапанов, уплотнений и сложных гидравлических узлов.
- Возможность реверса потока.
- Низкие затраты на обслуживание.
Области применения
Наши дозирующие перистальтические насосы успешно используются в:
- химической промышленности
- водоподготовке и очистке сточных вод
- пищевом производстве
- фармацевтике и лабораториях
- сельском хозяйстве
- системах дозирования реагентов
- научно-исследовательском оборудовании
Стабильная работа в непрерывном режиме
Конструкция насосов обеспечивает стабильную работу в непрерывном режиме и высокую точность подачи на протяжении всего срока службы. Использование качественных комплектующих и современных технологий производства гарантирует надёжность оборудования даже в тяжёлых условиях эксплуатации.
Изготовление под заказ
Мы разрабатываем и производим перистальтические насосы под требования заказчика. Возможен подбор производительности, давления, диаметра шланга, типа привода и системы управления в соответствии с вашим технологическим процессом. Свяжитесь с нами для получения консультации и подбора оптимального решения для вашей задачи.
Насосы нашего производства

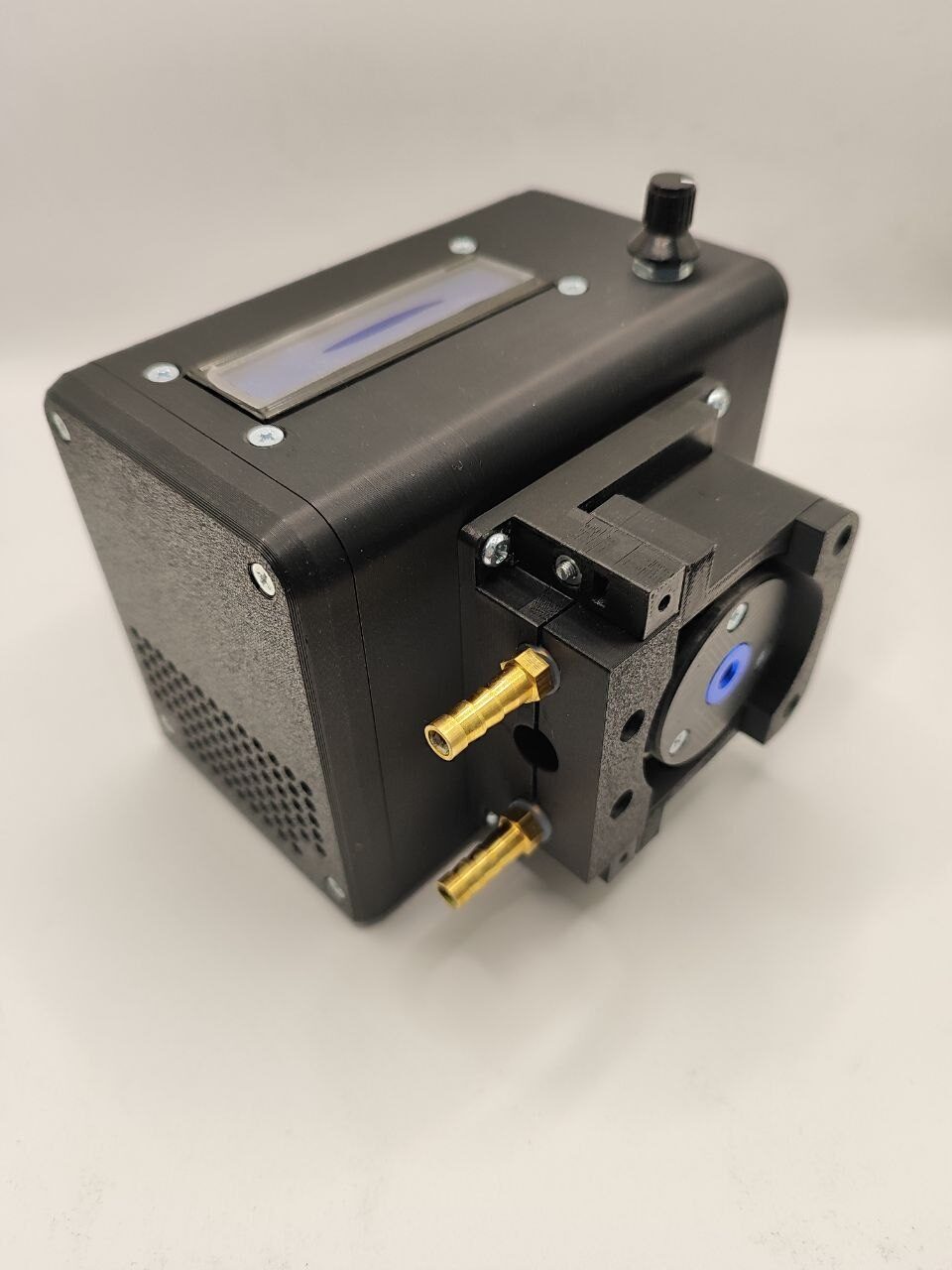

Насос перистальтический дозирующий РДК-0.1/70

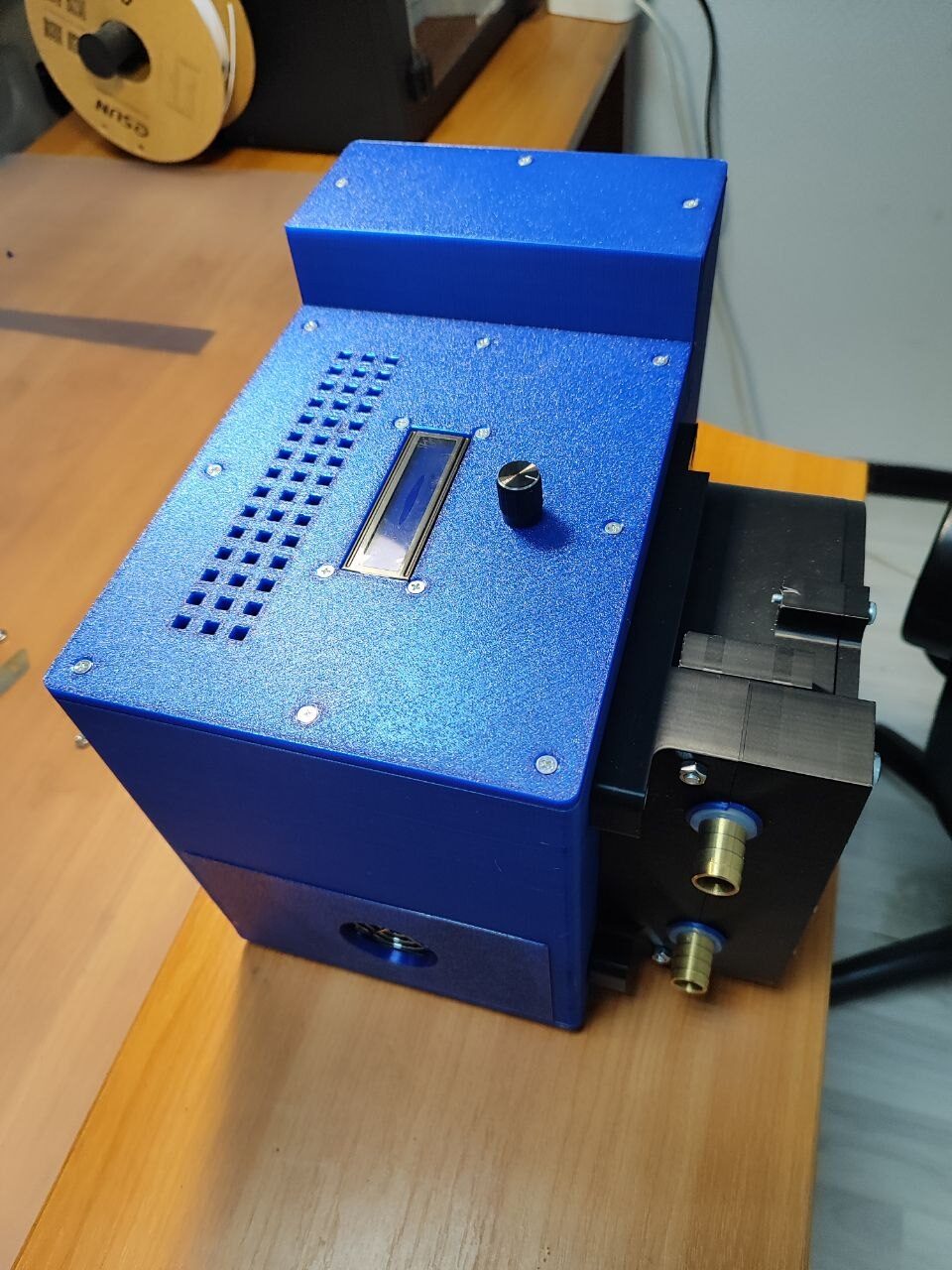

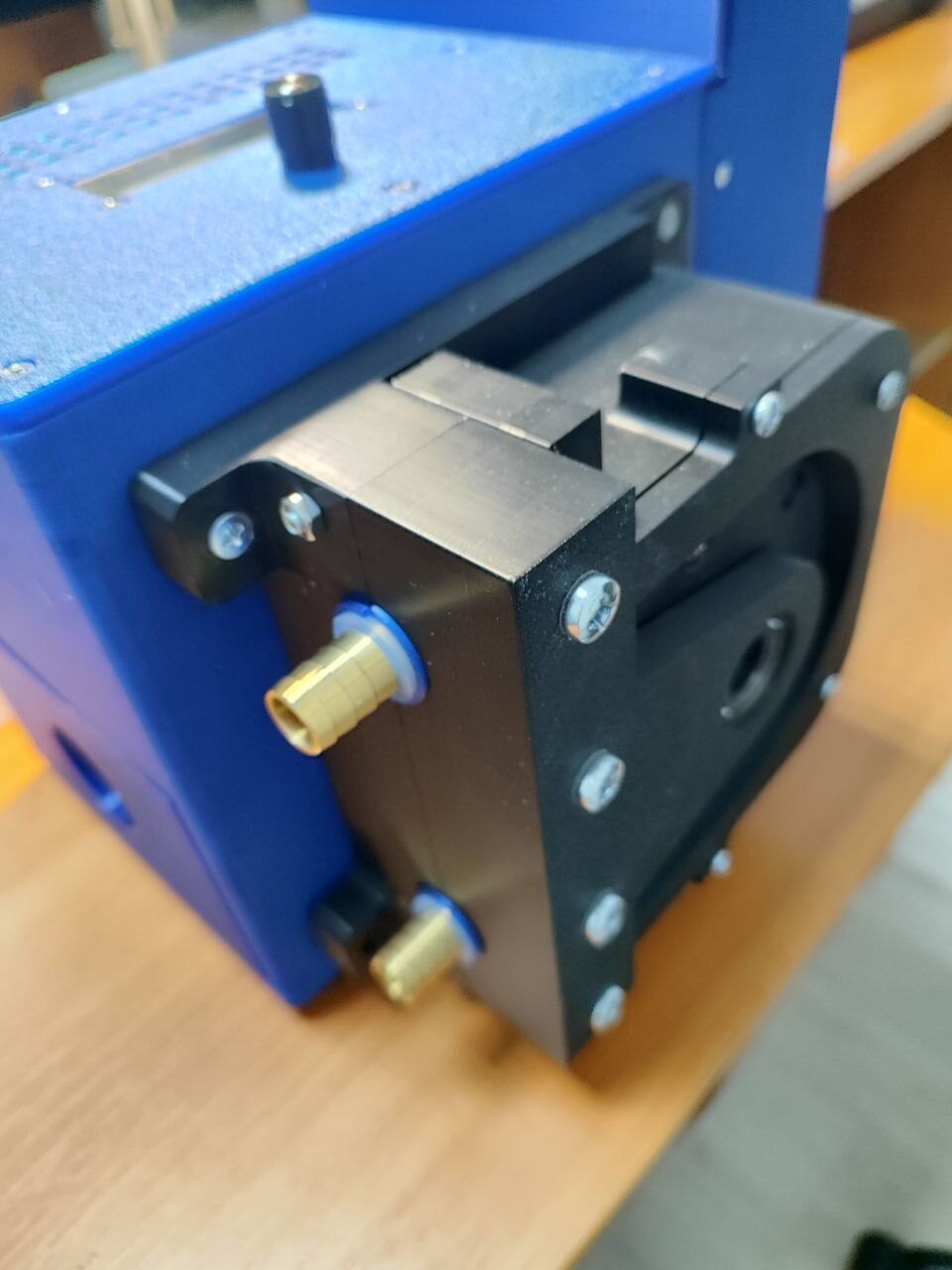

Насос перистальтический дозирующий РДК-1/1000
| Модель | Расход мин./макс. | Минимальная доза |
|---|---|---|
| РДК-0.1/70 | 100 мл/час – 70 литров/час | 1 мл |
| РДК-1/1000 | 1 литр/час – 1000 литров/час | 50 мл |
